MÖLLER-WEDEL OPTICAL社は、1864年にハンブルグ郊外で光学器械メーカとして創業以来、長年にわたり精密な光学測定機器の製造を手掛けており、その高い品質は世界的に認知されているメーカです。

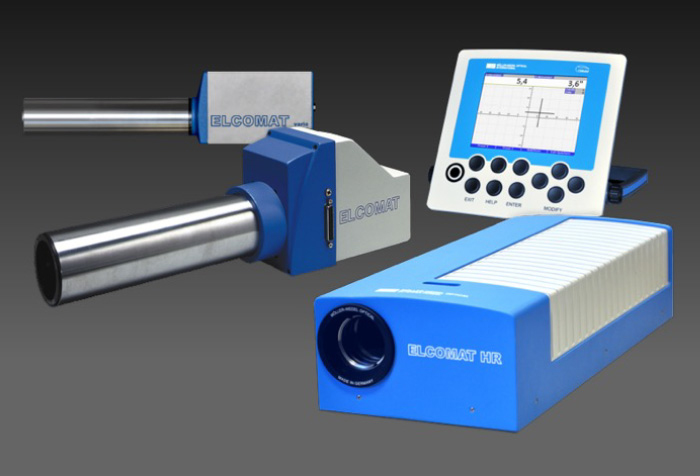

代表的製品であるELCOMATシリーズは、光電式2軸オートコリメータで最大作動距離は25mを実現します。
独自の特許技術により世界最高水準の精度と分解能を有し、ドイツ物理工学研究所（PTB）をはじめ、世界中の研究機関に採用されています。
用途
微小角度の測定
高精度の角度調節とキャリブレーション
工作機械の品質管理（真直度、平行度、直角度、平面度、回転位置）
組立の自動化
角度位置の管理

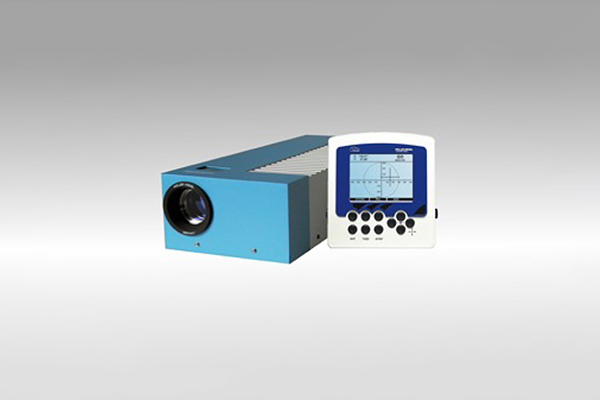

ELCOMAT HR
Zerodur製の超安定構造により理論上到達可能な分解限界まで到達した世界最高水準のオートコリメータです。
著名な研究所でキャリブレーション用として活用されています。
| 製品名 | ELCOMAT HR |
|---|---|
| 測定範囲 | 最大300 |
| 測定精度 | ±0.01”（10”レンジ） ±0.02”（40”レンジ） ±0.03”（フルレンジ） |
| 作動距離 | 最大4m |

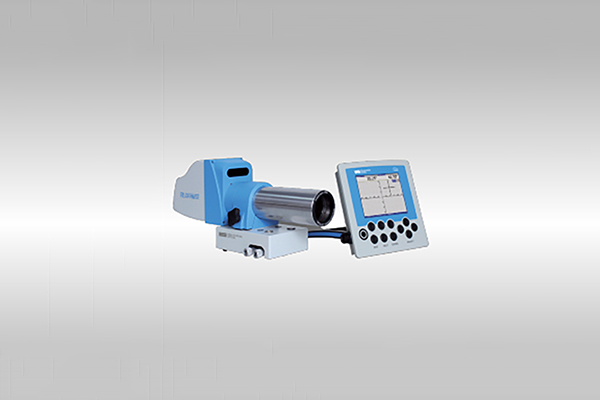

ELCOMAT 5000
最新の光電子設計により測定周波数を10倍向上させ、ダイナミックレンジが大幅に向上し、アライメントセンサにより、オートコリメータのアライメントが容易かつ迅速・正確に行えます。
| 製品名 | ELCOMAT 5000 |
|---|---|
| 測定範囲 | 最大3,000” |
| 測定精度 | ±0.1”（20”レンジ）、±0.25”（フルレンジ） |
| 作動距離 | 最大25m |

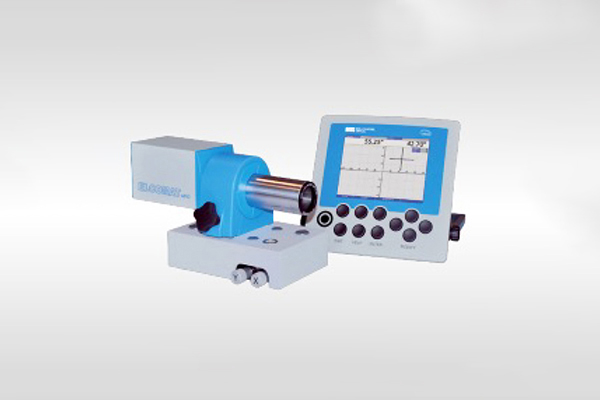

ELCOMAT varioシリーズ
対物レンズは8種類ラインアップされており、用途に合わせて最適な機種を選択することができるため製造現場での使用に最適です。
| 製品名 | ELCOMAT varioシリーズ |
|---|---|
| 測定範囲 | 最大8170”(X)、最大6840”(Y) |
| 測定精度 | ±0.4”～ ±3 |
| 作動距離 | 最大18m |

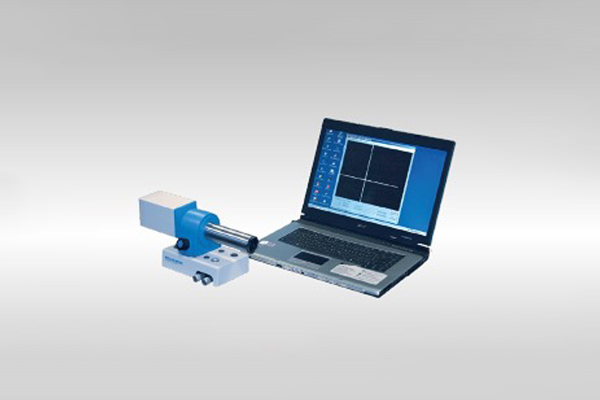

ELCOMAT directシリーズ
ELCOMAT directシリーズは、ディスプレイユニットを介さずに、オートコリメータ本体から直接パソコンに接続可能なシリーズです。
専用のソフトウエアELCOMAT directにより、最大10面までの測定面を同時に捉えることができ、ウェッジ角や直角プリズムの角度偏差を自動で表示することができます。対物レンズは9種類あります。
| 製品名 | ELCOMAT directシリーズ |
|---|---|
| 測定範囲 | 最大6100”(X)、最大4800”(Y) |
| 測定精度 | ±0.3”～ ±3 ” |
| 作動距離 | 最大12.5m |

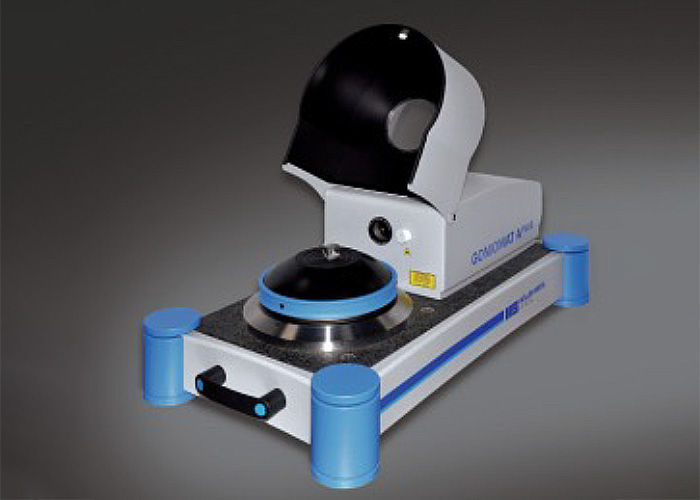

GONIOMATシリーズ
GONIOMATシリーズは、光学プリズム、ポリゴンやウェッジの角度測定に必須な電子式画質評価機能を備えたゴニオメータで、角度ゲージの測定やテストにも利用されます。
用途
プリズムの直角度測定
ポリゴンの角度測定
ウェッジ角度測定
ミラープリズムの角度測定
角度ゲージ測定
偏向角の評価
ピラミダルの角度測定

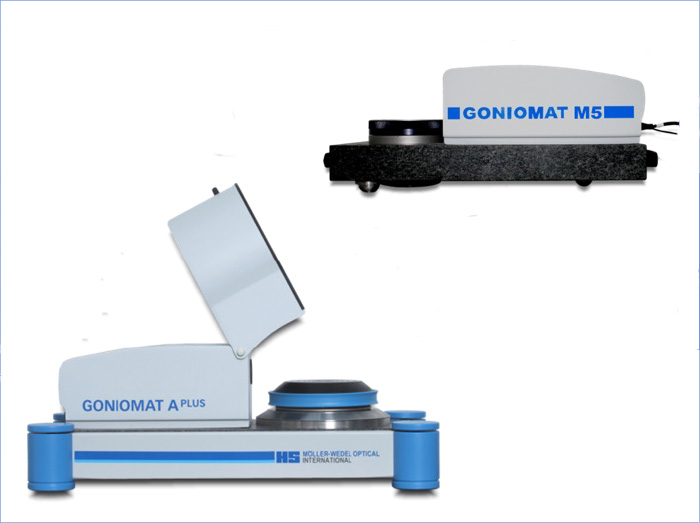

M5/M10
M5 XL
大きな付属品付の光学システムや、直径最大250mm・光軸高さ90mmまでの平面の光学部品の測定に最適です。

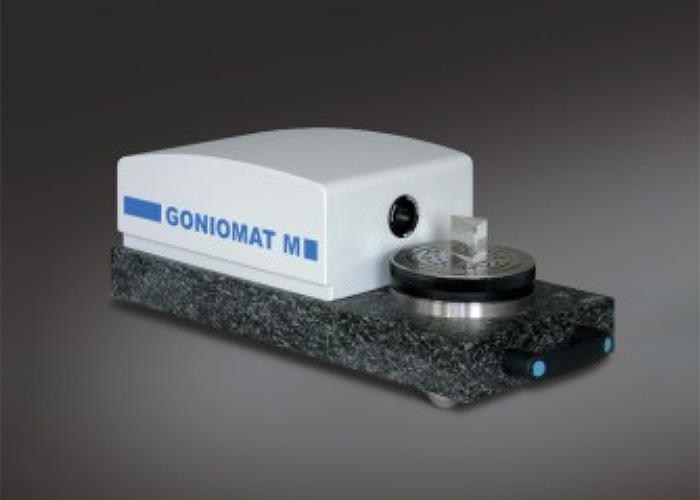

GONIOMAT Mライン
半自動式（手動式回転テーブル）のゴニオメータです。
| M5 | |
|---|---|
| 測定範囲 | 360° |
| 測定精度（複数回測定） | ±1.5° |
| 測定精度（単一測定） | ±2.5° |
| 測定精度（ピラミダル測定） | ±10.0° |
| M10 | |
| 測定範囲 | 360° |
| 測定精度（複数回測定） | ±2.5° |
| 測定精度（単一測定） | ±5.0° |
| 測定精度（ピラミダル測定） | ±15.0° |
| M5 XL | |
| 測定範囲 | 360° |
| 測定精度（複数回測定） | ±1.5° |
| 測定精度（単一測定） | ±2.5° |
| 測定精度（ピラミダル測定） | ±10.0° |
A Plus

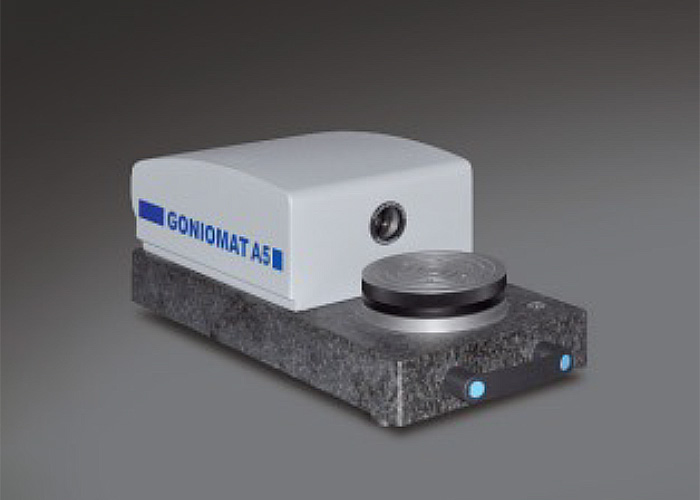

A5
高精度ベアリングでバックラッシュおよびメンテナンスが殆ど不要です。圧縮エアーが不要で持ち運びも可能です。
GONIOMAT Aライン
全自動ゴニオメータです。
| A Plus | |
|---|---|
| 測定範囲 | 360° |
| 測定精度（複数回測定） | ±0.4° |
| 測定精度（単一測定） | ±0.6° |
| 測定精度（ピラミダル測定） | ±1.0° |
| A5 | |
| 測定範囲 | 360° |
| 測定精度（複数回測定） | ±1.0° |
| 測定精度（単一測定） | ±1.5° |
| 測定精度（ピラミダル測定） | ±3.0° |

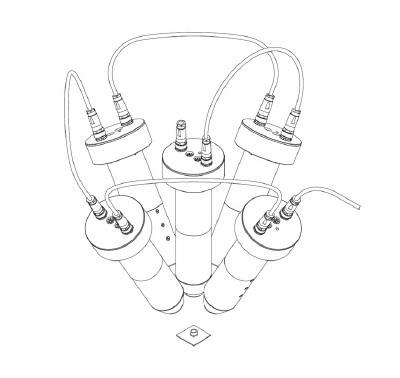

電動コリメータKMシリーズ

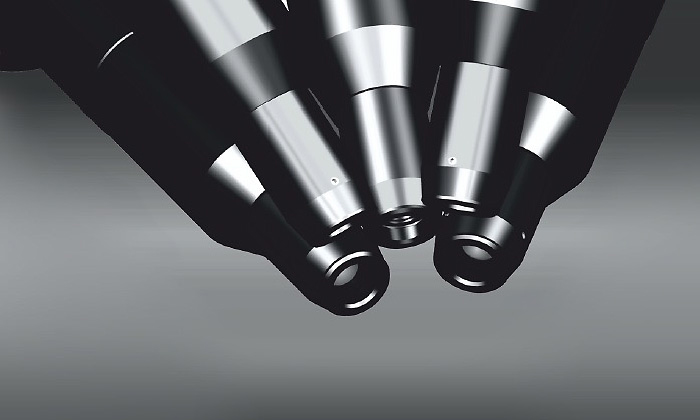

MÖLLER-WEDEL OPTICAL社は、自動車産業向けのカメラモジュールのアクティブアライメント用に高精度な電動コリメータKMシリーズを開発しました。
KMシリーズは、モジュラ設計と⾼精度位置決め精度、再現性、⾼速移動が可能なため、⽣産ラインでの製造・検査時間の短縮に貢献します。
個々のコリメータをインテリジェントにアドレッシングすることで、既存の装置のコリメータからのアップグレードが容易に行えます。
コリメータを制御するために必要な制御モジュール（コンバータ）は1台のコリメータに接続され、さらに他の全てのコリメータが直列に接続されますので付属のSDKを使ってお客様のソフトウエアで制御することも容易になります。
均質性の高い照明、ヒューマンビジョン⽤の明所視フィルタ（スペクトル中⼼約520nm）又はマシンビジョン⽤の⽩⾊光フィルタ(約5700K)の選択が可能で、MTF/SFR、スルーフォーカスMTF/SFR、像⾯の傾斜⾓、カメラモジュールの無限遠設定など、カメラの様々な生産ラインでの検査にお役立ていただけます。
KMシリーズには、移動範囲±9mmの⾼精度リニアモーションガイドが、シリーズ全てのコリメータに組み込まれています。
標準仕様として、コリメータにはMTF測定⽤のレチクル（暗い背景に明るいクロスライン、線幅10um）が装備されています。

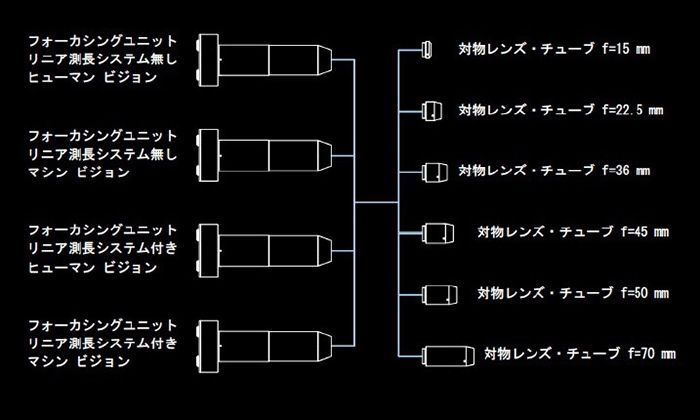

焦点距離は6種類あり、テストする光学部品に理想的なイメージ距離を合わせることができます。
位置の再現性と繰返し精度がさらに要求される場合は、リニア測⻑システムを追加装備することができ、幅広い測定にお役立ていただけます。
