ステント検査装置Q-six
ステント検査装置Q-six
円筒形のコロナリーステントなどを外面・内面・側面を全長にわたって測定します。ストラット幅や欠陥検出機能も有するハイパフォーマンスな検査装置です。
Q-sixシステムの主な特徴
研究開発から生産工程での品質管理までトータルソリューション
マニュアルモードでは、研究開発及びプロセス開発の為に必要な柔軟な測定が可能です。高解像度画像と3D計測の独自の組合せにより、オールインワンセンサヘッドで、デジタル顕微鏡と寸法計測システム、3D形状測定器の機能が1台で行えます。
アシストモードは、ステントの検査と合否判定・欠陥情報を短時間で収集するように設計されています。このトータルソリューションは、品質管理コストと検査時間を短縮し、合否判定の作業をより早く、より簡単に、より信頼できるものにします。
Q-sixは、製品開発中の新しいデバイス設計のテストサイクルがより効率的になり、市場投入までの時間が短縮され、開発コストが削減されます。

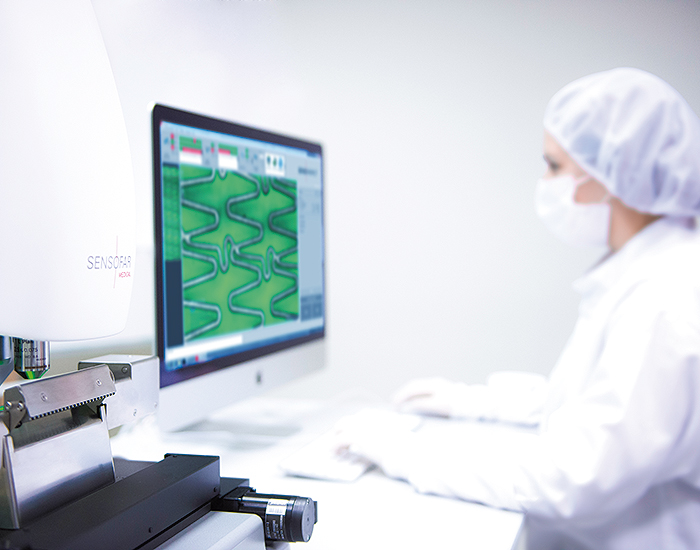

自動測定が可能
ステントを置くローラステージやX、Y、Zのすべての軸は電動化され、ソフトウエアによって制御されています。
手動または完全に自動化された検査ルーティンを設定して、ステントの全ての表面をスキャン及び分析できます。
ステージの位置精度は、ステント表面の任意の点で１ミクロン以内です。

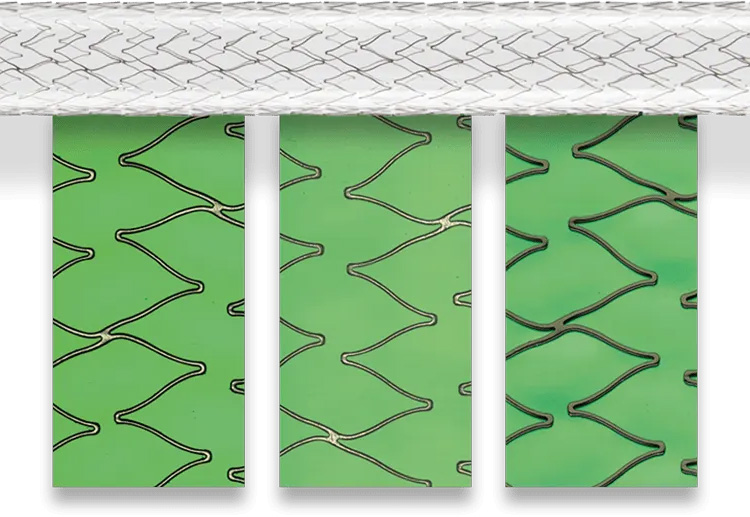

ステントの外面・内面・側面全ての測定が可能
Q-sixは1台でステント外面はもちろん、内面や側面を観察・測定・検査する事が出来ます。
ステントを傾けたりする必要がなく、オペレータは測定したい位置をソフトウエアで指定するだけで簡単に測定することができます。

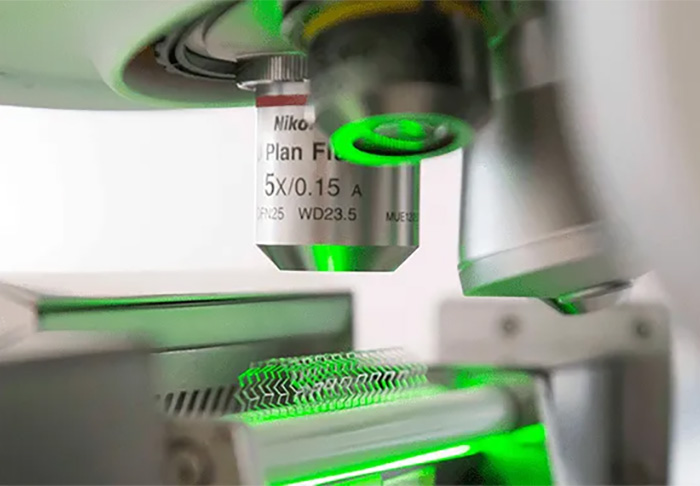

またステントのパターン形状によって対物レンズを選択でき、独自の光源との組合せにより、前例のないリアルカラー及び解像度、コントラストでステント表面全体の非常に鮮明な画像を提供します。
本体仕様
| 製品名 | ステント検査装置Q-six |
|---|---|
| ステント素材 | 金属(ステンレス、CoCr合金)、ニチノール |
| ステント外径 | 1～15mm |
| ステント長 | 100mm |
| 光源 | 530nm / 550nm |
| ステント幅繰返し性 | ±1μm RMS及び±3μm P-V |
| 外形 | H403 x D413 x H700mm |
| 3D高さ測定分解能 | 1nm |
| 3D水平最小分解能 | 0.5μm |
対物レンズ仕様
| イメージモード | 3Dモード | ||||||
|---|---|---|---|---|---|---|---|
| 2.5倍 | 5倍 | 10倍 | 20倍 | 10倍 | 20倍 | 50倍 | |
| 開口角NA | 0.08 | 0.15 | 0.20 | 0.45 | 0.30 | 0.40 | 0.55 |
| ワーキングディスタンスWD(mm) | 8.80 | 23.50 | 37.00 | 4.50 | 7.40 | 4.70 | 3.40 |
| 水平視野F.O.V(mm) | 7.20 | 3.60 | 1.80 | 0.90 | 1.80 | 0.90 | 0.36 |
| 最小サンプリング幅(μm) | 3.52 | 1.76 | 0.88 | 0.44 | 0.88 | 0.44 | 0.18 |
| 水平光学分解能(μm) | 1.95 | 0.97 | 0.73 | 0.32 | 0.48 | 0.36 | 0.26 |
| 測定速度(mm/s) | 20 | 5 | 1.25 | 0.31 | - | - | - |
