リニアモータステージ

リニアモータステージ

リニアモータステージ

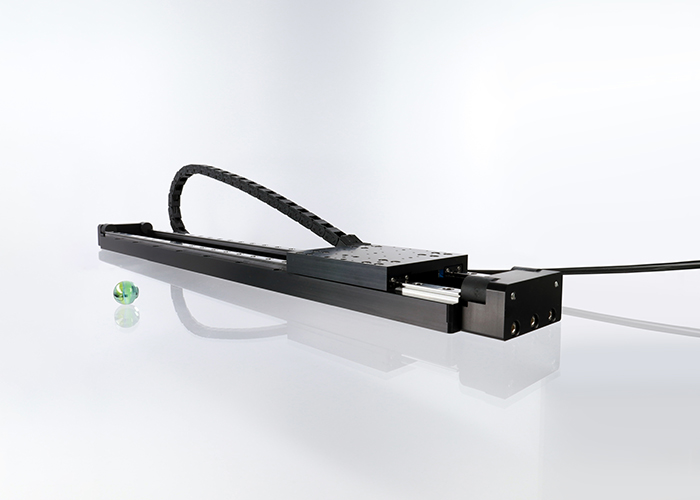

SmarAct社は、リニアモータステージSMARSHIFTシリーズをラインアップに取り揃えました。電磁ドライブにより最大1m/sの移動速度が可能なため、生産設備のオートメーション化など高精度・長ストロークさらに高速移動が必要な用途に最適です。
コントローラは、SmarAct社のピエゾステージでも提供されているMCS2コントローラで制御可能です。

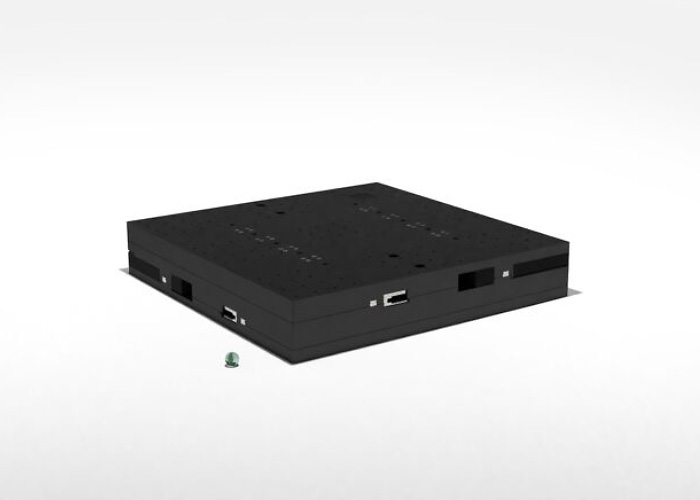

MLL-400

MLL-400ステージには、移動距離200mmと300mmの2種類があります。
どちらのステージ共25x25mm間隔にM6ネジが配置されています。

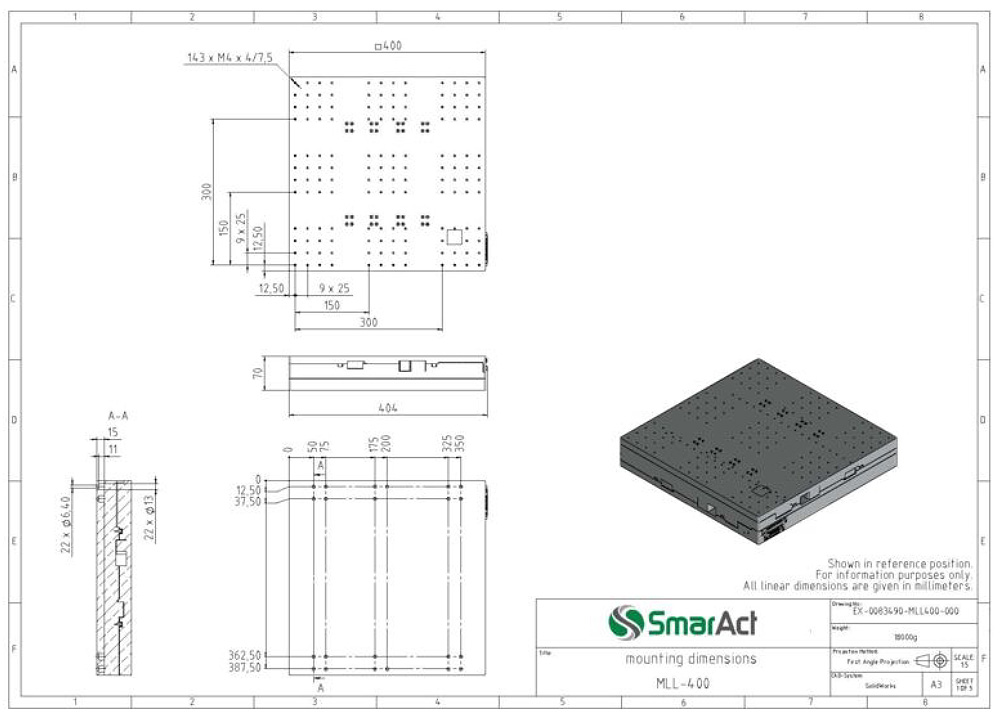

MLL-400図面 MLL-400図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。
MLL-400図面拡大
*図面画像上を2本指で広げますと拡大できます
主な仕様
型番 MLL-400
移動距離 200mmレンジ,300mmレンジ
定格推力 6N
ピーク推力 18N
耐荷重 50N
可動質量 Lower axis: 13000g、Upper axis: 6000g
外形 400x400x70mm
重量 21000g
最大速度 Lower axis: 200mm/s、Upper axis: 200mm/s
繰り返し精度 200mmレンジ:±100nm、300mmレンジ:±150nm

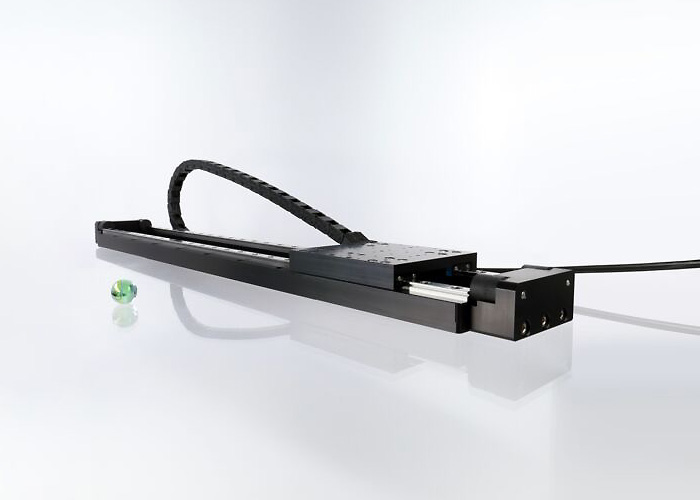

MLL-82

MLL-82ステージは、移動距離を105mmから405mmまで100mm単位でご指定いただける長ストローク電磁モータステージです。

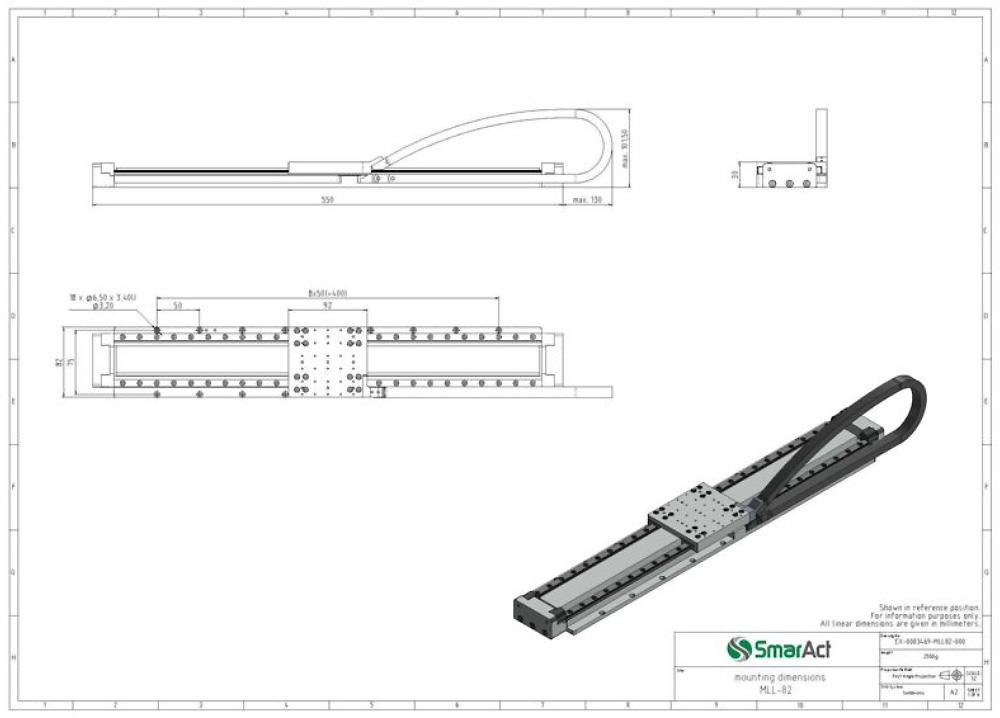

MLL-82図面 MLL-82図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。
MLL-82図面拡大
*図面画像上を2本指で広げますと拡大できます
主な仕様
型番 MLL-82
移動距離 105mm〜405mm
定格推力 5N
ピーク推力 15N
耐荷重 50N
可動質量 400g
外形 82x250〜550x30mm
重量
最大速度 2000mm/s(MLL-82-500の場合)
繰り返し精度 ±45nm

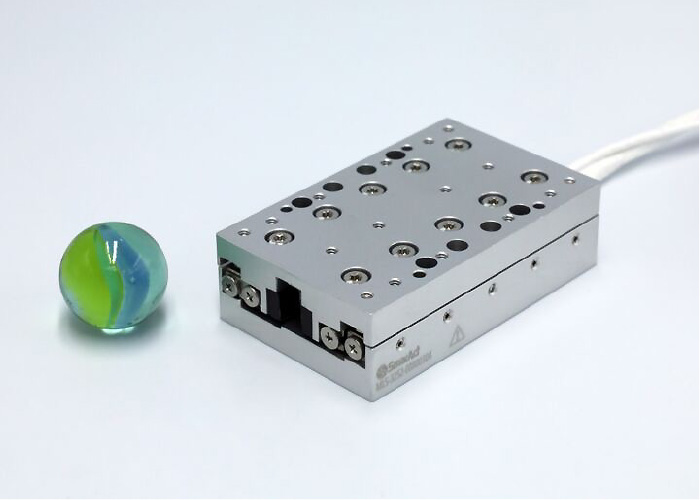

MLS-3252

MLS-3252ステージは、移動距離25mmの小型ダイレクトモータステージです。
SmarAct社のピエゾステージと簡単に組み合わせて使用することが可能です。

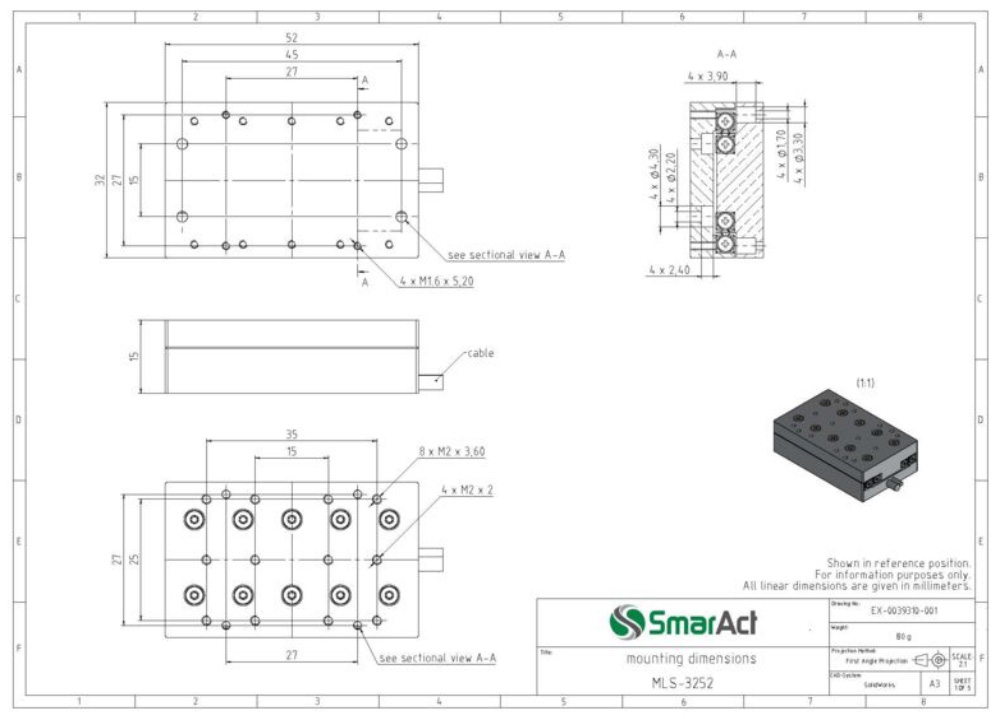

MLS-3252図面 MLS-3252図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。
MLS-3252図面拡大
*図面画像上を2本指で広げますと拡大できます
主な仕様
型番 MLS-3252
移動距離 25mm
Continuous Force 1.0N
Peak Force 2.5N
耐荷重 10N
Moved Mass(無負荷時) 40g
外形 52x32x15mm
重量 80g
最大速度(無負荷時) 350mm/s(移動範囲の50%の場合)
繰り返し精度 ±40nm

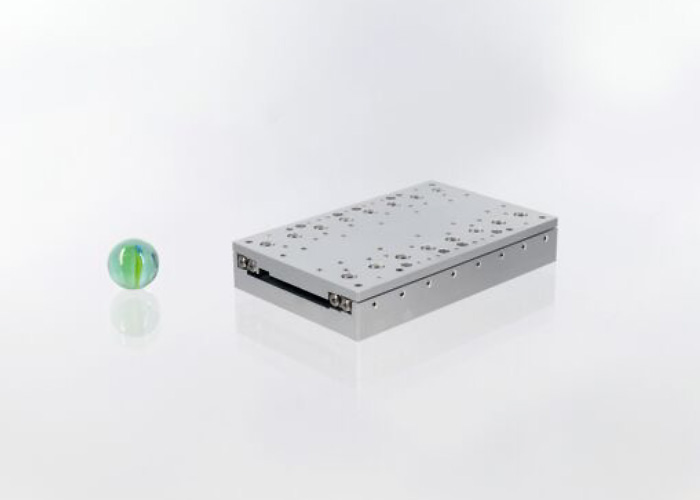

MLS-5282

MLS-5282ステージは、移動距離38mmの中型ダイレクトモータステージです。
SmarAct社のピエゾステージと簡単に組み合わせて使用することが可能です。

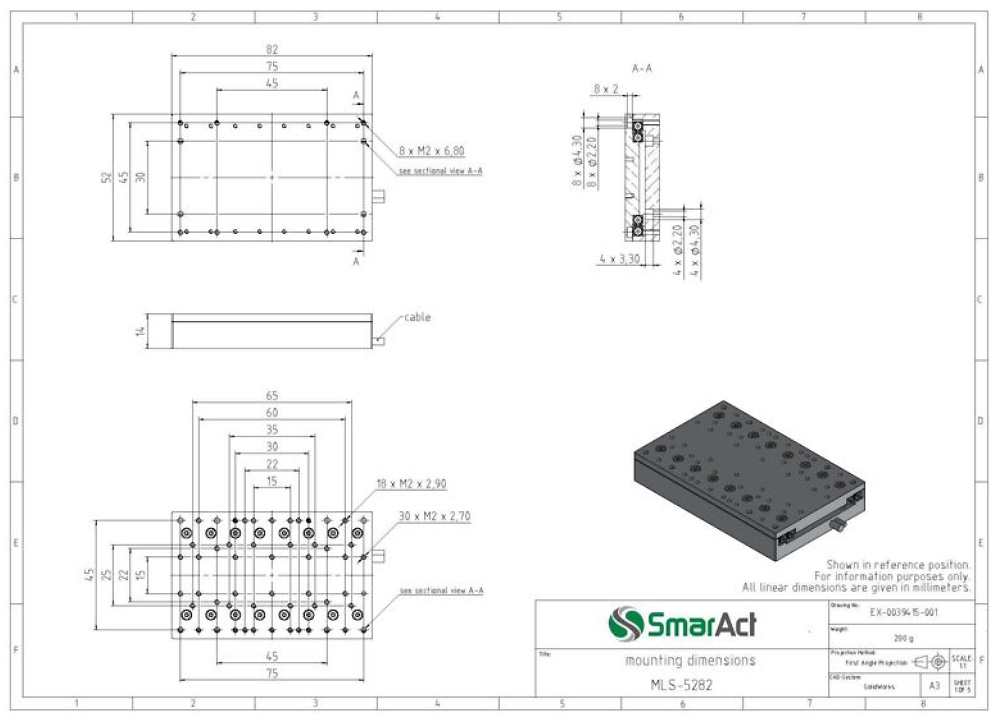

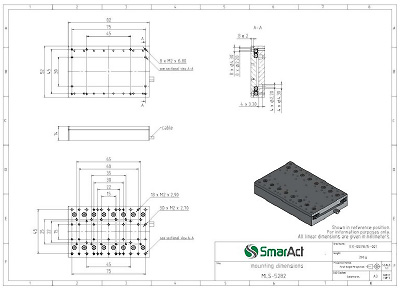

MLS-5282図面 MLS-5282図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。
MLS-5282図面拡大
*図面画像上を2本指で広げますと拡大できます
主な仕様
型番 MLS-5282
移動距離 38mm
Continuous Force 2.0N
Peak Force 5.0N
耐荷重 20N
Moved Mass(無負荷時) 100g
外形 82x52x14mm
重量 200g
最大速度(無負荷時) 750mm/s(移動範囲の50%の場合)
繰り返し精度 ±40nm

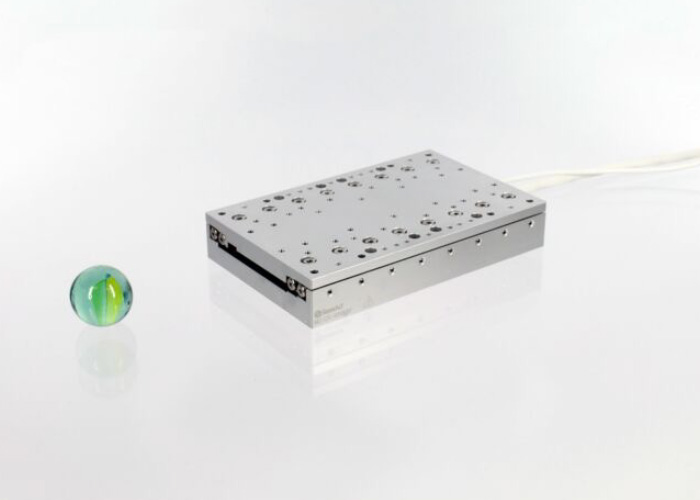

MLS-92122

MLS-92122ステージは、移動距離65mmの大型ダイレクトモータステージです。
SmarAct社のピエゾステージと簡単に組み合わせて使用することが可能です。

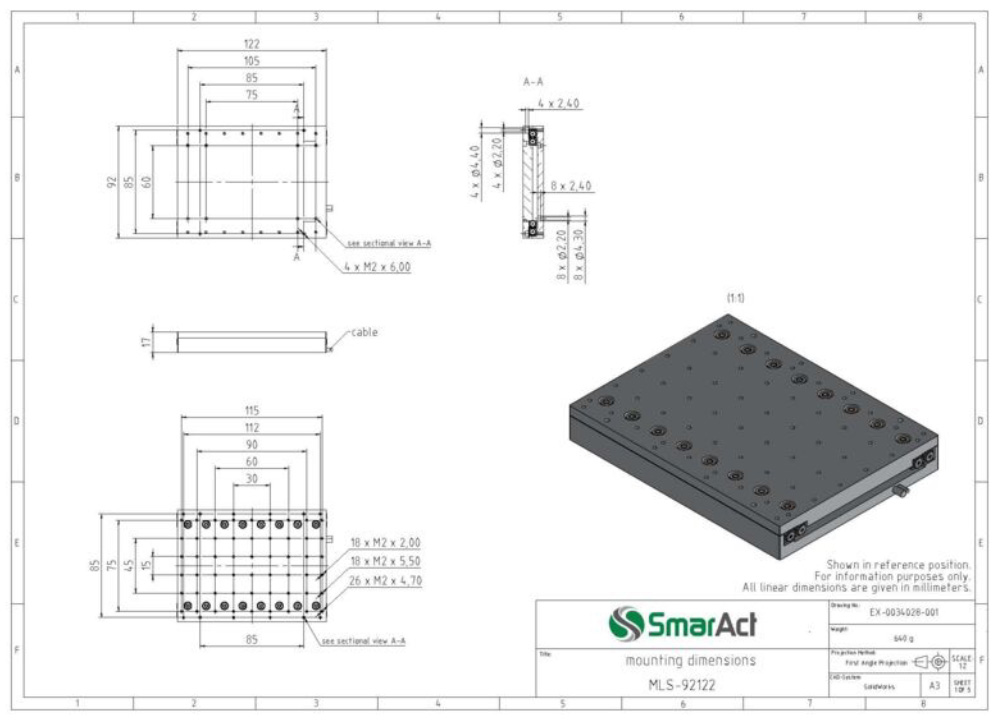

MLS-92122図面 MLS-92122図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。
MLS-92122図面拡大
*図面画像上を2本指で広げますと拡大できます
主な仕様
型番 MLS-92122
移動距離 65mm
Continuous Force 7.5N
Peak Force 22.0N
耐荷重 50N
Moved Mass(無負荷時) 400g
外形 122x92x17mm
重量 640g
最大速度(無負荷時) 900mm/s(移動範囲の50%の場合)
繰り返し精度 ±40nm

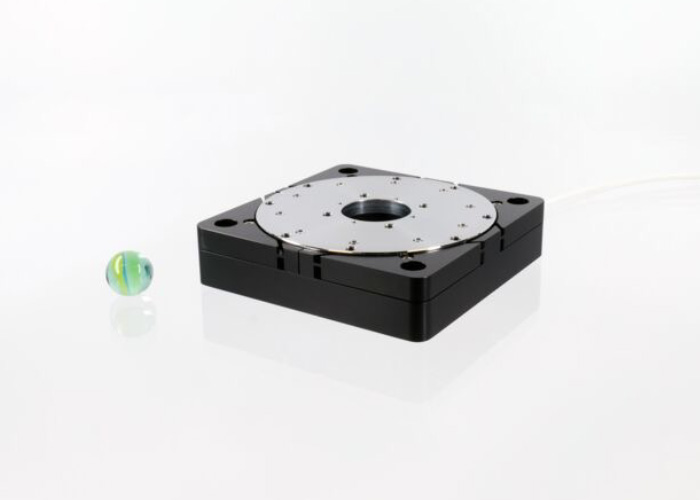

MR-9224

MR-9224ステージは、360度エンドレスな電磁回転ステージです。
最大50Nの耐荷重があります。
SmarAct社のピエゾステージと簡単に組み合わせて使用することが可能です。

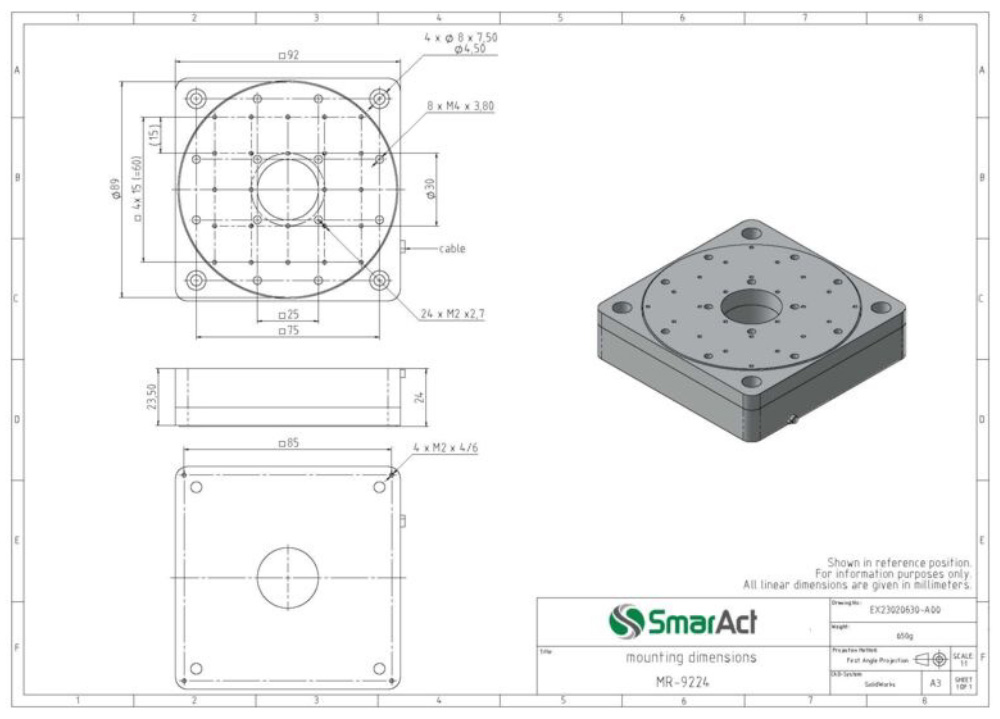

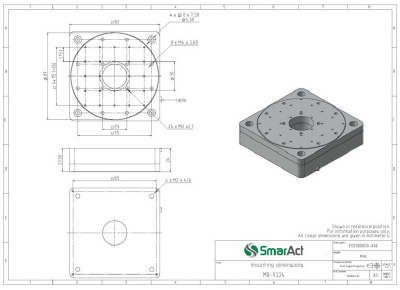

MR-9224図面 MR-9224図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。
MR-9224図面拡大
*図面画像上を2本指で広げますと拡大できます
主な仕様
型番 MR-9224
移動角度 360°
Continuous Torque 10Ncm
Peak Torque 30Ncm
耐荷重 50N
外形 92x92x24mm
重量 650g
最大速度(無負荷時) 3000°/s
繰り返し精度 ±40μ°
MR-30028

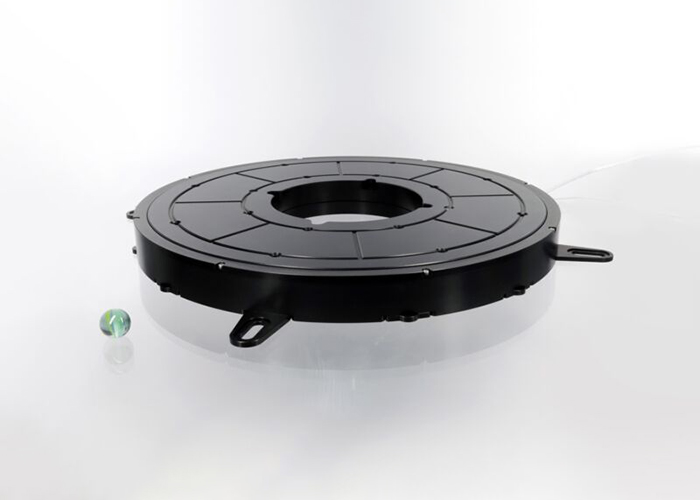

MR-30028は、直径300mm、大口径アパチャー110mmのダイレクトドライブ回転ステージです。

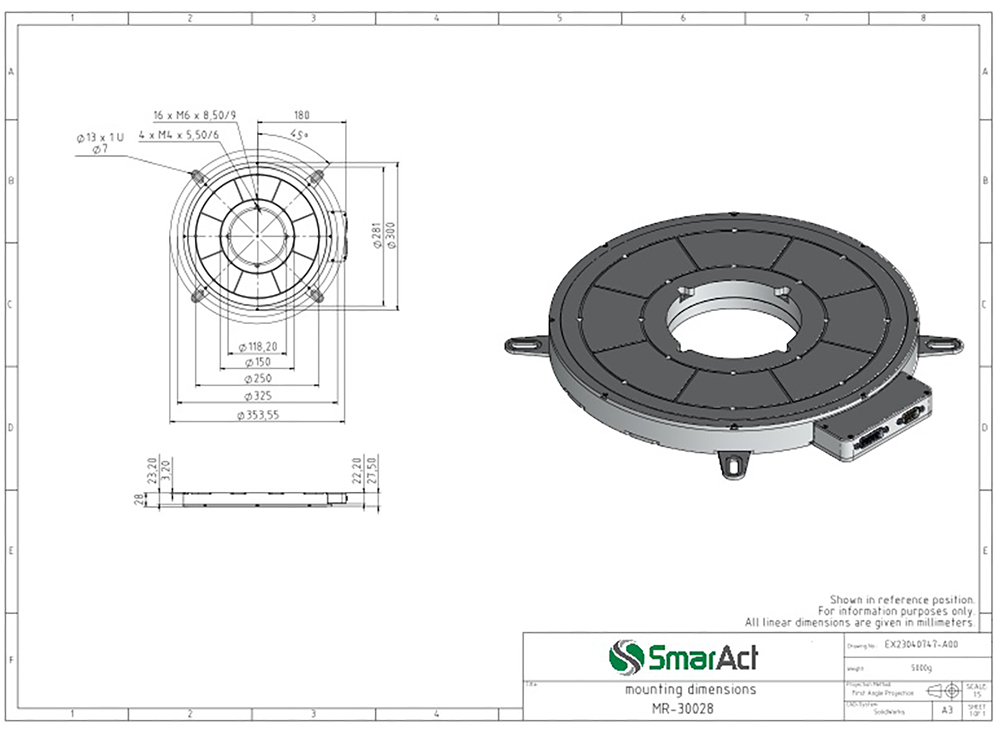

MR-30028図面 MR-30028図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。
MR-30028図面拡大
*図面画像上を2本指で広げますと拡大できます
主な仕様
型番 MR-30028
移動角度 360°
耐荷重 1000N
外形 300x28mm
重量 5000g
アパチャー 110mm
最大速度(無負荷時) 540°/s
