顕微鏡ステージ

顕微鏡ステージ

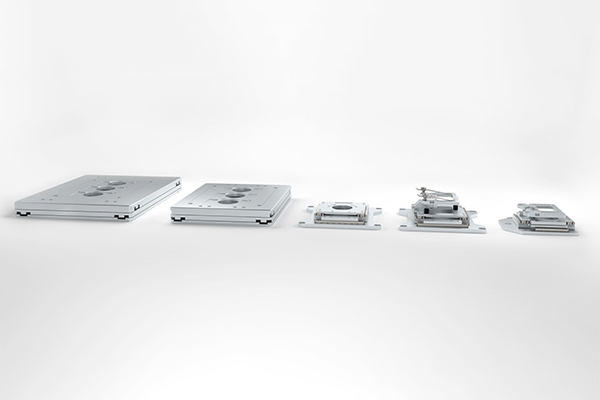

SOMシリーズは、ライフサイエンス市場でご利用いただく顕微鏡用精密ステージです。顕微鏡ステージは、XYの2軸ステージのみならず、in situ ハイブリダイゼーションに活用いただくマイクロマニピュレーションをマウントできます。

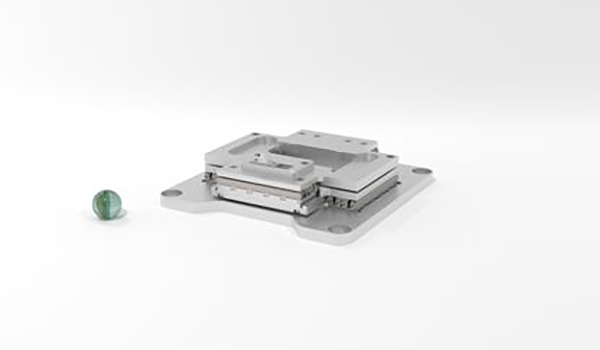

SOM-MS-5050

SOM-MS-5050は、SmarAct社の顕微鏡ステージの中で最小のものです。
SLCシリーズをベースに構成されており外形113×113×31.15mmで最高のClosed-Loop再現性とナノメートルの分解能を提供します。

主な仕様
型番 SOM-MS-5050
移動距離 X=31mm Y=31mm
耐荷重 20N
外形 113x113x31.15mm
速度 -
分解能(Closed loop時) 1nm(S)、4nm(L)
繰返し精度(Closed loop時) ±80nm(S)、±160nm(L)

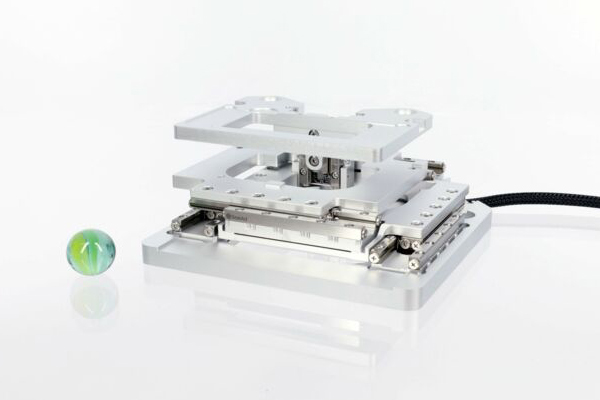

SOM-MS-505020

SOM-MS-505020は、垂直ステージを搭載した顕微鏡ステージです。SLCシリーズをベースに構成されており外形113x113x35mmです。

SOM-MS-505020図面 SOM-MS-505020図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。

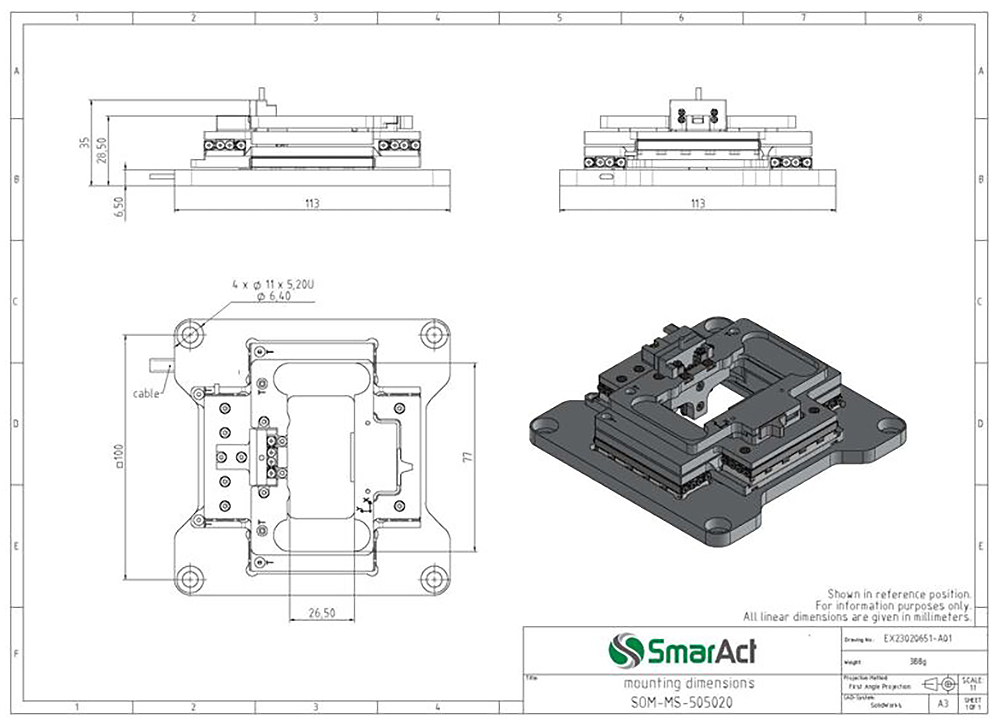

SOM-MS-505020図面拡大

*図面画像上を2本指で広げますと拡大できます

主な仕様
型番 SOM-MS-505020
移動距離 X=31mm Y=31mm Z=12mm
耐荷重 2N
外形 113x113x35mm
速度 8mm/s
分解能(Closed loop時) 1nm(S)、4nm(L)
繰返し精度(Closed loop時) ±50nm(S)、±100nm(L)

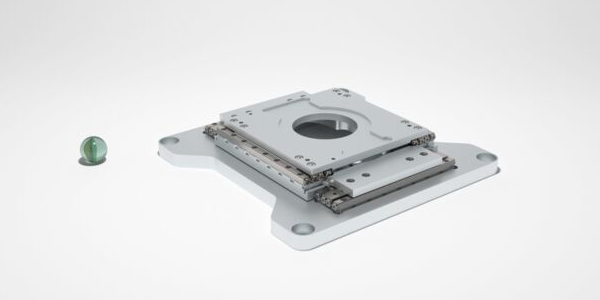

SOM-MS-8080

SOM-MS-8080は、SmarAct社の中で最もコンパクトな顕微鏡ステージです。
SLCシリーズをベースに構成されており外形138x138x32.15mmです。

主な仕様
型番 SOM-MS-8080
移動距離 X=51mm Y=51mm
耐荷重 20N
外形 138x138x32.15mm
速度 8mm/s
分解能(Closed loop時) 1nm(S) 、4nm(L)
繰返し精度(Closed loop時) ±80nm(S)、±160nm(L)

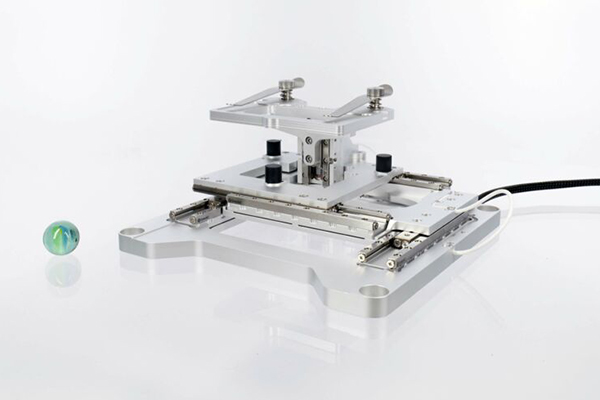

SOM-MS-808030

SOM-MS-808030は、垂直ステージを搭載したSmarAct社の中で最大の移動範囲を持つ顕微鏡ステージです。SLCシリーズをベースに構成されており外形138x138x43.8mmです。

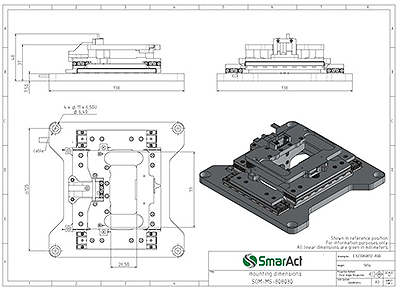

SOM-MS-808030図面 SOM-MS-808030図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。

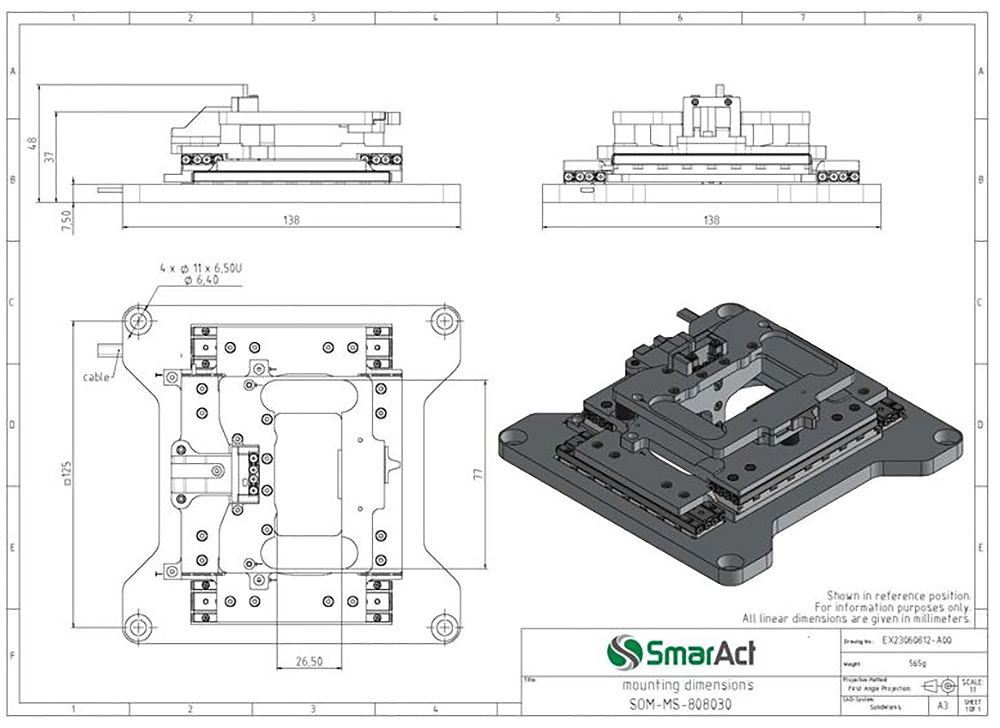

SOM-MS-808030図面拡大

*図面画像上を2本指で広げますと拡大できます

主な仕様
型番 SOM-MS-808030
移動距離 X=51mm Y=51mm Z=16mm
耐荷重 1.8N
外形 138x138x43.8mm
速度 8mm/s
分解能(Closed loop時) 1nm(S)、4nm(L)
繰返し精度(Closed loop時) ±80nm(S)、±160nm(L)

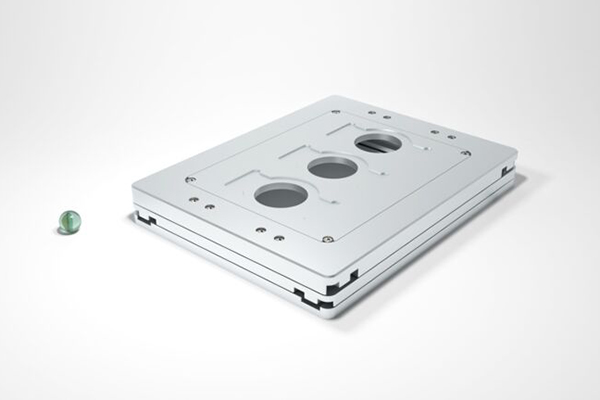

SOM-MS-12090

SOM-MS-12090は、SLCシリーズをベースに構成されており外形226x176x30mmでSmarAct社の中で2番目に大きな顕微鏡ステージです。

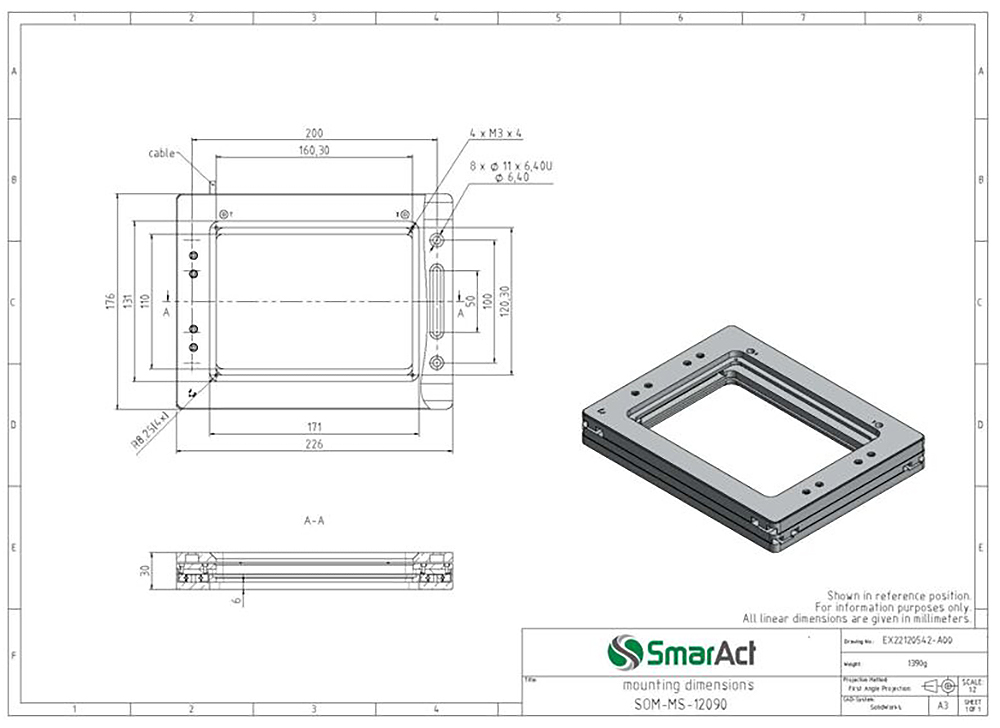

SOM-MS-12090図面 SOM-MS-12090図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。
XYZ-SLC1730図面拡大

*図面画像上を2本指で広げますと拡大できます

主な仕様
型番 SOM-MS-12090
移動距離 X=83mm Y=63mm
耐荷重 20N
外形 226x176x30mm
速度 8mm/s
分解能(Closed loop時) 1nm(S)、4nm(L)
繰返し精度(Closed loop時) ±120nm(S)、±240nm(L)

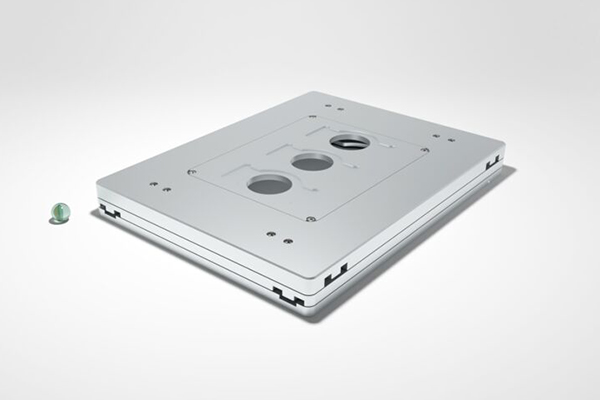

SOM-MS-180150

SOM-MS-180150は、SLCシリーズをベースに構成されており外形286x216x30mmでSmarAct社の中で最大の移動範囲を持つ顕微鏡ステージです。

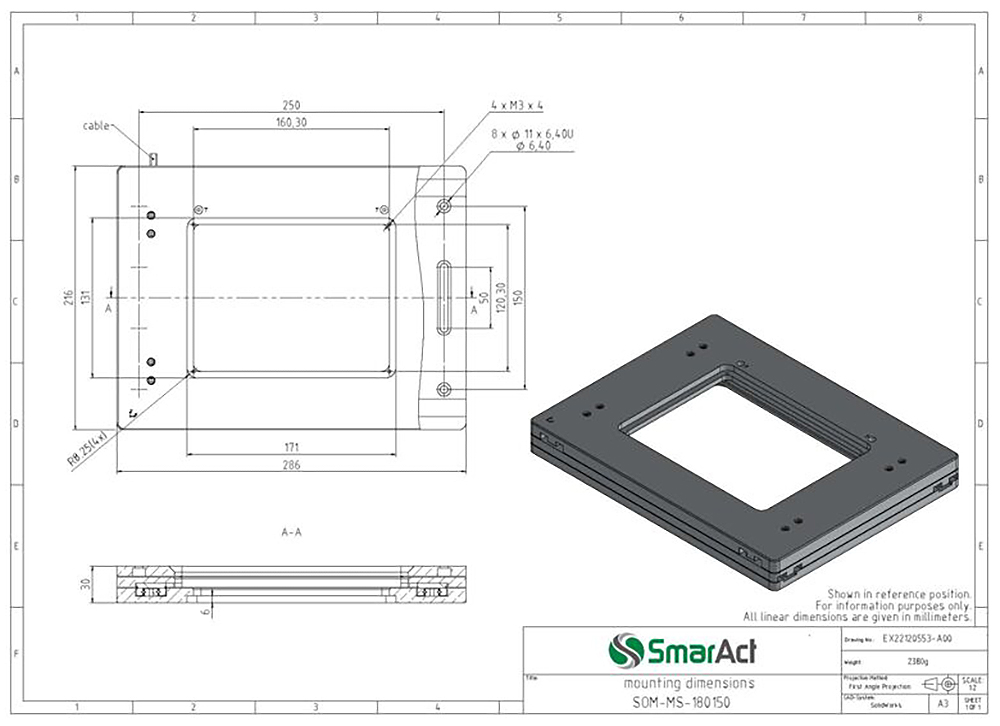

SOM-MS-180150図面 SOM-MS-180150図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。
XYZ-SLC1730図面拡大

*図面画像上を2本指で広げますと拡大できます

主な仕様
型番 SOM-MS-180150
移動距離 X=123mm Y=103mm
耐荷重 20N
外形 286x216x30mm
速度 8mm/s
分解能(Closed loop時) 1nm(S)、4nm(L)
繰返し精度(Closed loop時) ±180nm(S)、±360nm(L)

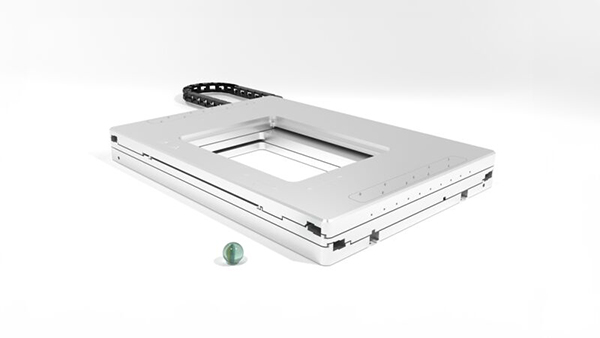

SOM-MS-180150M

SOM-MS-180150Mは、電磁駆動を備えた顕微鏡ステージです。
MLSダイレクトドライブのテクノロジーをベースに構成されており外形300×230×35mmでナノメートルレベルの精度と最高のClosed-Loop再現性を提供します。

主な仕様
型番 SOM-MS-180150M
移動距離 X=121mm Y=101mm
耐荷重 50N
外形 300x230x35mm
速度 -
分解能(Closed loop時) -
繰返し精度(Closed loop時) ±120nm(X)、±60nm(Y)
