各種レンズ

各種レンズ

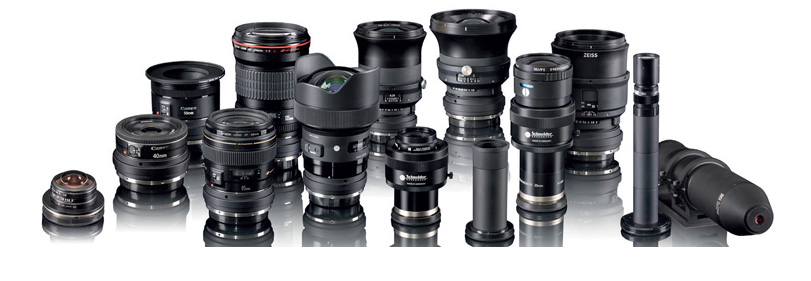

TechnoTeam社では、輝度計LMKカメラのアプリケーションに合せて豊富なレンズ種類を用意しています。各レンズはTechnoTeam社で厳選され、精密に検査されることで、輝度及び色度校正が保証されます。標準レンズは、全て固定焦点レンズで、オートフォーカスレンズも取り揃えております。更に微細な対象物や近距離での測定を行うためのマクロレンズや顕微鏡用レンズ、角度依存の輝度や色度、コントラストを測定するためのコノスコープレンズも用意しています。TechnoTeam社はヘッドマウントディスプレイ(HMD)やNear-eyeディスプレイなどの仮想画像ディスプレイシステムにおける輝度と色度を評価するためのレンズも開発しています。


LMKカメラ

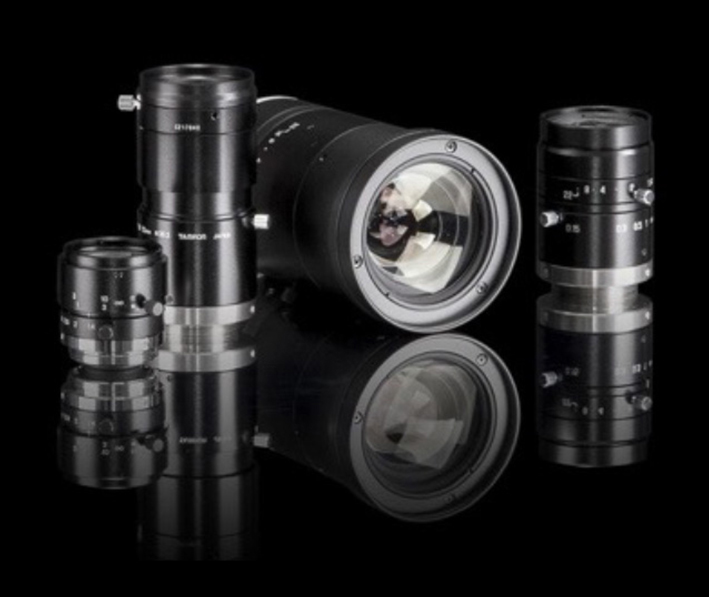

標準レンズ

標準レンズは、固定焦点距離、固定絞りのレンズです。
標準レンズにはLMKカメラに応じて以下の種類が用意されています。

種類
LMK6-5 8mm, 12mm, 16mm, 25mm, 50mm, 80mm, 150mm
LMK6-12 8mm, 25mm, 50mm, 80mm, 150mm
LMK6-30 15mm, 50mm, 100mm

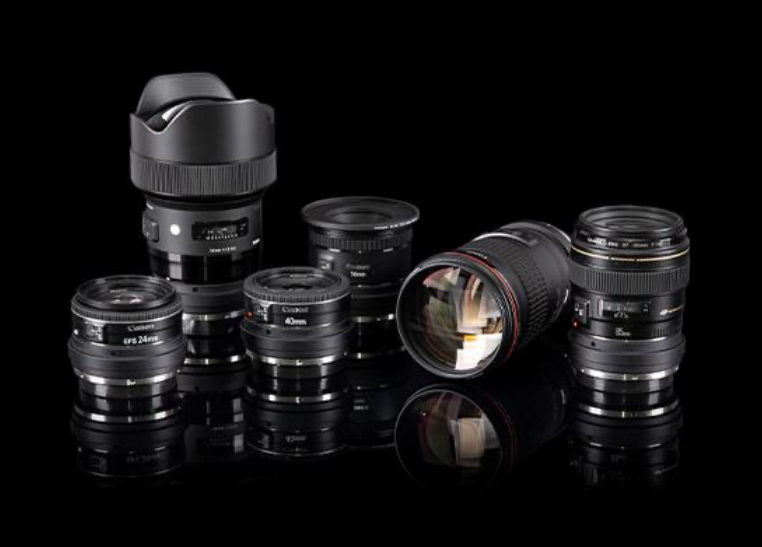

オートフォーカスレンズ

オートフォーカスレンズ

LMK6-12にはオートフォーカスに対応した新しいレンズが採用され、バイヨネットマウントによりレンズを取り付け可能です。
オートフォーカスレンズは、LabSoftによってフォーカスを簡単に調整することができます。
LabSoftは使用レンズIDを自動的に読み込みますので、誤った設定で測定してしまう誤操作を回避することにも役立ちます。
オートフォーカスレンズにはLMKカメラに応じて以下の種類が用意されています。


種類
LMK6-12 14mm, 24mm, 50mm, 85mm, 135mm
LMK6-30 14mm, 24mm, 50mm, 85mm, 135mm

紹介動画

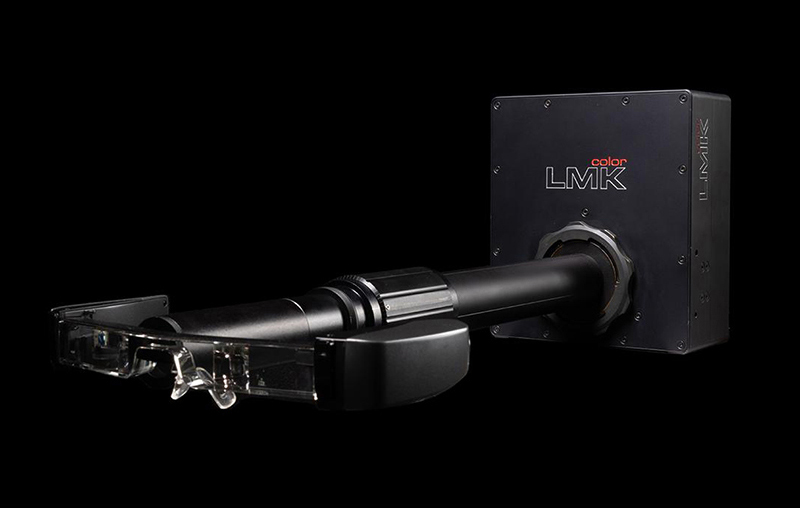

NED(AR/VR/MR)レンズ

NED(AR/VR/MR)レンズ

TechnoTeam社は、Near-eyeディスプレイ(NED)システムの測定に効果的なレンズを用意しています。
通常、イメージフィールド全体を認識するためにはアイボックス位置で結像する必要があります。
また多くのNED射出瞳の直径は顕微鏡などより大きく、アイレリーフまでの距離は小さくなります。


TechnoTeam社では、レンズの前に直径約2mmの仮想入射瞳と120°の測定フィールドを持つコノスコープレンズや、特別な前絞りレンズも用意しています。
NEDレンズにはLMKカメラに応じて以下の種類が用意されています。

種類
LMK6-12 35mm, 50mm
LMK6-30 35mm, 50mm

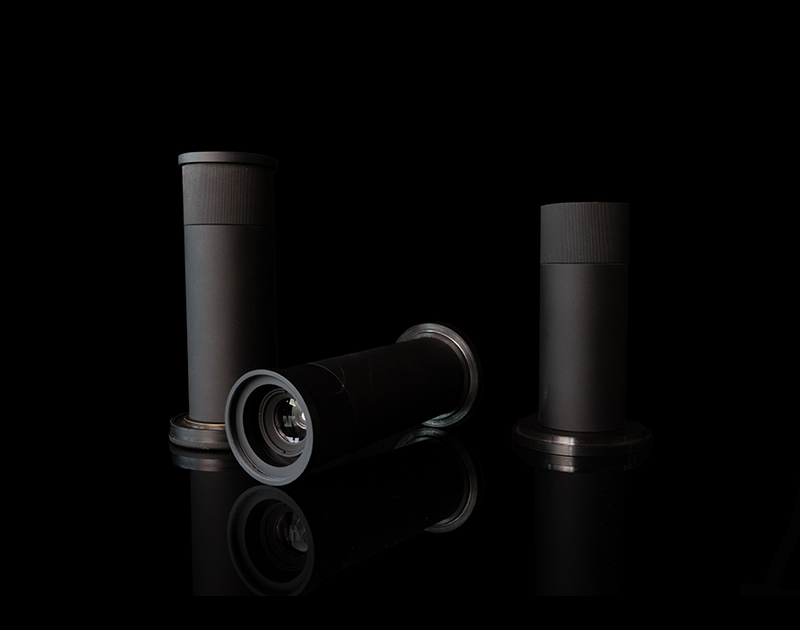

コノスコープレンズ

コノスコープレンズ

TechnoTeam社は2つのコノスコープレンズ (いわゆるハイパーセントリック) を提供しています。
これら2つのレンズを使用するために、LMKコントラスト測定アドオンが含まれています。
これにより、視野角全体の輝度、色彩値、コントラストの測定が簡単に行え、さらに角度空間で画像座標を簡単に処理できます。

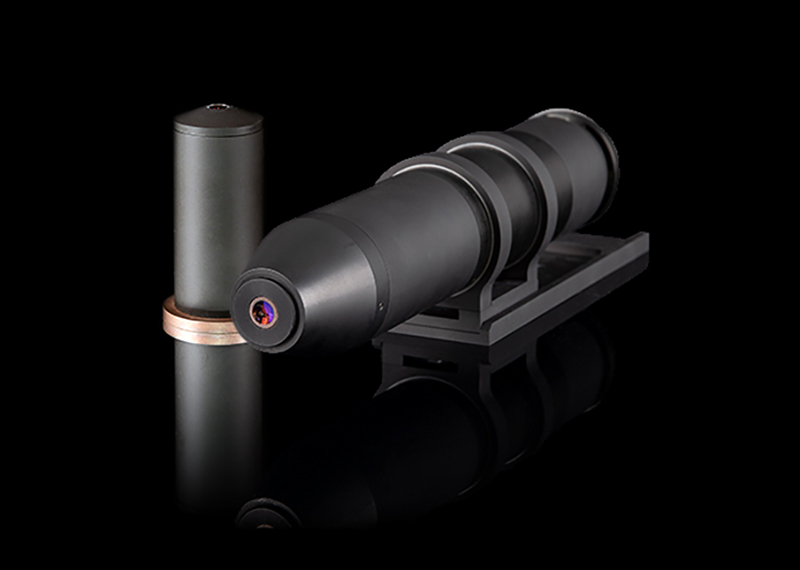

マイクロスコープ&マクロスコープレンズ

マイクロスコープ&マクロスコープレンズ

LMK6には、倍率5倍から最大20倍までのマイクロスコープ用レンズや異なる測定倍率のマクロスコープ用レンズがあります。

LMK6-12とLMK6-30用マイクロスコープレンズ

LMK6では非常に小さな対象物、または大きな倍率を必要とする用途に、様々なマイクロスコープレンズを使用できます。
モジュラーレンズツールキットを使用することで、TechnoTeam社では倍率の異なる多数のマイクロスコープレンズの製造と校正を行なっています。5倍〜20倍のレンズをご用意しています。


LMK6-5とLMK6-12用マクロスコープレンズ

TechnoTeam社は、非常に小さな対象物、または大きな倍率を必要とするアプリケーション向けに、LMK用の様々なマクロスコープレンズを提供しています。
また、異なる測定距離を備えた様々なレンズの製造および校正も行っております。
LMK6-5用とLMK6-12用共に測定倍率0.5〜2.0の7種類をご用意しています。

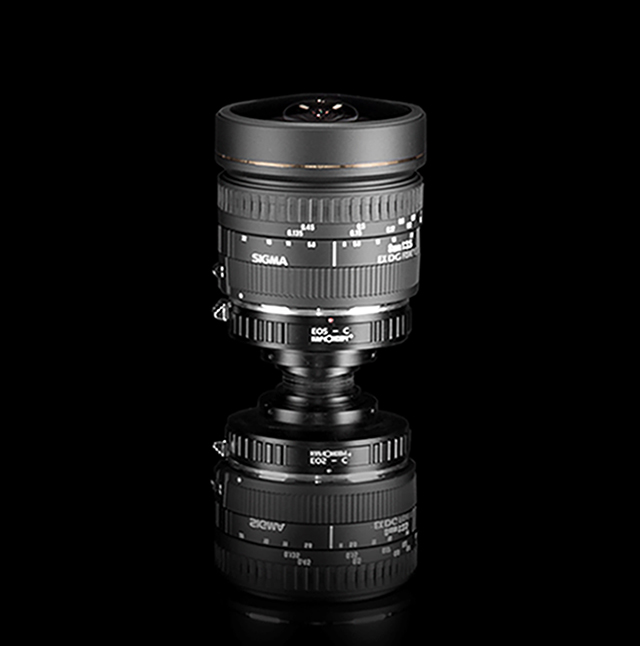

Fisheye

Fisheye

LMK6カメラ用の魚眼レンズを提供しています。

LMK 6-12 用の魚眼レンズ

LMK6-12用のレンズは全方位のほぼ半球状の160°(円形)の視野を持ちます。
固定焦点と深い被写界深度を持ち合わせています。

LMK6-30用の魚眼レンズ

LMK6-30用として、全方位の半球状の180°(円形)の視野のレンズを提供します。
同様に固定焦点と深い被写界深度を持ち合わせています。
