ヘッドランプ・スクリーン測定機器
ヘッドランプ・スクリーン測定機器
多くの照明用アプリケーションでは、光度(I in cd)、照度(E in lx)又は色空間の色座標(xy, uv, WSTなど)が重要です。
LMKの画像輝度測定装置(ILMD)は、走査式ゴニオ測光法と比べ完全な光度分布や照度・光束などを数秒以内に測定できるメリットがあります。
高速化を実現することで、研究開発に限定されず生産工程やEOLテストでも利用可能です。
TechnoTeam社の測定技術は、幾何学的及び測光的に正確に測定される反射スクリーンを照明し、LMKカメラを使って反射輝度を測定します。
最新のヘッドランプの開発で必要とされる0.005°の幾何学的分解能や、一般照明の照明器具の評価における±85°の開口角の測定が可能です。

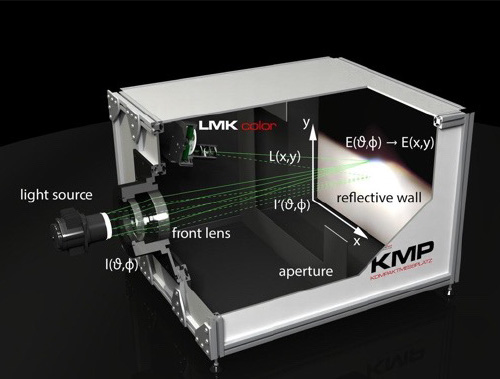

高速配光測定器KMP
KMPはスペースが限られた場所でヘッドランプなどを効率的に測定するためのソリューションです。
軽量でコンパクトな設計で、生産ラインへの統合が可能なため小規模な規模でも設置でき、光度・照度・色度座標の測定が可能です。
| 製品名 | 高速配光測定器KMP |
|---|---|
| デバイスサイズ(測定時) | 自動車関連：120mm以下 航空機関連：190mm以下 |
| 測定距離(Typical) | 自動車関連：25m〜♾ 航空機関連：25m〜♾ |
| 視野角 | 自動車関連：水平±24°垂直±15° 航空機関連：水平±22°垂直±15° |
| 分解能 | 自動車関連：0.01°以下 航空機関連：0.1°以下 |
| 測定レンジ | 動車関連：0.3cd〜50Mcd 航空機関連：5cd〜10Mcd |
| コントラスト比 | 自動車関連：1:10,000 航空機関連：1:100 |
| 測定時間 | 自動車関連：数秒 航空機関連：数秒 |
| サイズ | 自動車関連：980 x 850 x 650mm 航空機関連：980 x 850 x 650mm |

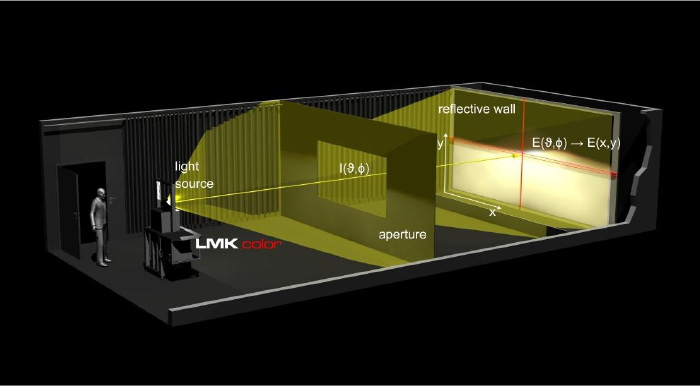

研究開発用高速配光測定BV room
BV roomはLMKカメラとILMDシステムをベースに構成され、研究所向けのカスタム設計で光度・照度・色度座標の測定が可能です。
測定距離や分解能は、カスタムに拡張できますので、幅広いアプリケーションに適応します。
1m未満の短い測定距離から自動車用ヘッドランプのような測定距離10m〜25mの大規模な研究所でも高精度な測定を実現します。
| 製品名 | 研究開発用高速配光測定BV room |
|---|---|
| デバイスサイズ（測定時） | 自動車関連：2m以下 一般照明：2m以下 |
| 測定距離(Typical) | 自動車関連：3.16m〜25m 一般照明：1m〜3m |
| 視野角 | 自動車関連：水平±90°垂直±22°(3.16m時)、水平±90°垂直±8.5°(10m時) 一般照明：水平±180°垂直±90° |
| 分解能 | 自動車関連：0.005°〜0.05° 一般照明：0.1° |
| 測定レンジ | 自動車関連：0.01cd〜10Mcd 一般照明：0.01cd〜10Mcd |
| コントラスト比 | 自動車関連：1:10,000 一般照明：1:1,000 |
| 測定時間 | 自動車関連：数秒から数分 一般照明：数秒 |
紹介動画
全自動ナンバープレートランプ測定LPL CHECKER
ナンバープレートの照明には、世界中のさまざまな法律や規制が適用されます。
これらの規制は、ECE, SAE, CCCなどの規格が適用されます。
ナンバープレートランプがそれらの基準を満たしていることを確認するためには、ナンバープレートの輝度値と色度座標を測定する必要があります。
従来の測定では、この測定に非常に多くの時間と難しい作業が必要なため、ランプの位置決めなどの人為的ミスにより品質評価を困難にしていました。
TechnoTeam社が開発したLPL CHECKERは、これらの課題を解決した完全なソリューションです。
LPL CHECKERは、輝度・色度を測定するLMKカメラ、あらゆる測定タスクを自動化するロボット、ロボットアームを制御し測定用の画像をキャプチャーするLPLソフトウエアで構成されています。
LPLソフトウエアは、ナンバープレートの輝度測定値を詳細に分析し、ランプの位置が選択された基準を満たしているかを確認することができます。
